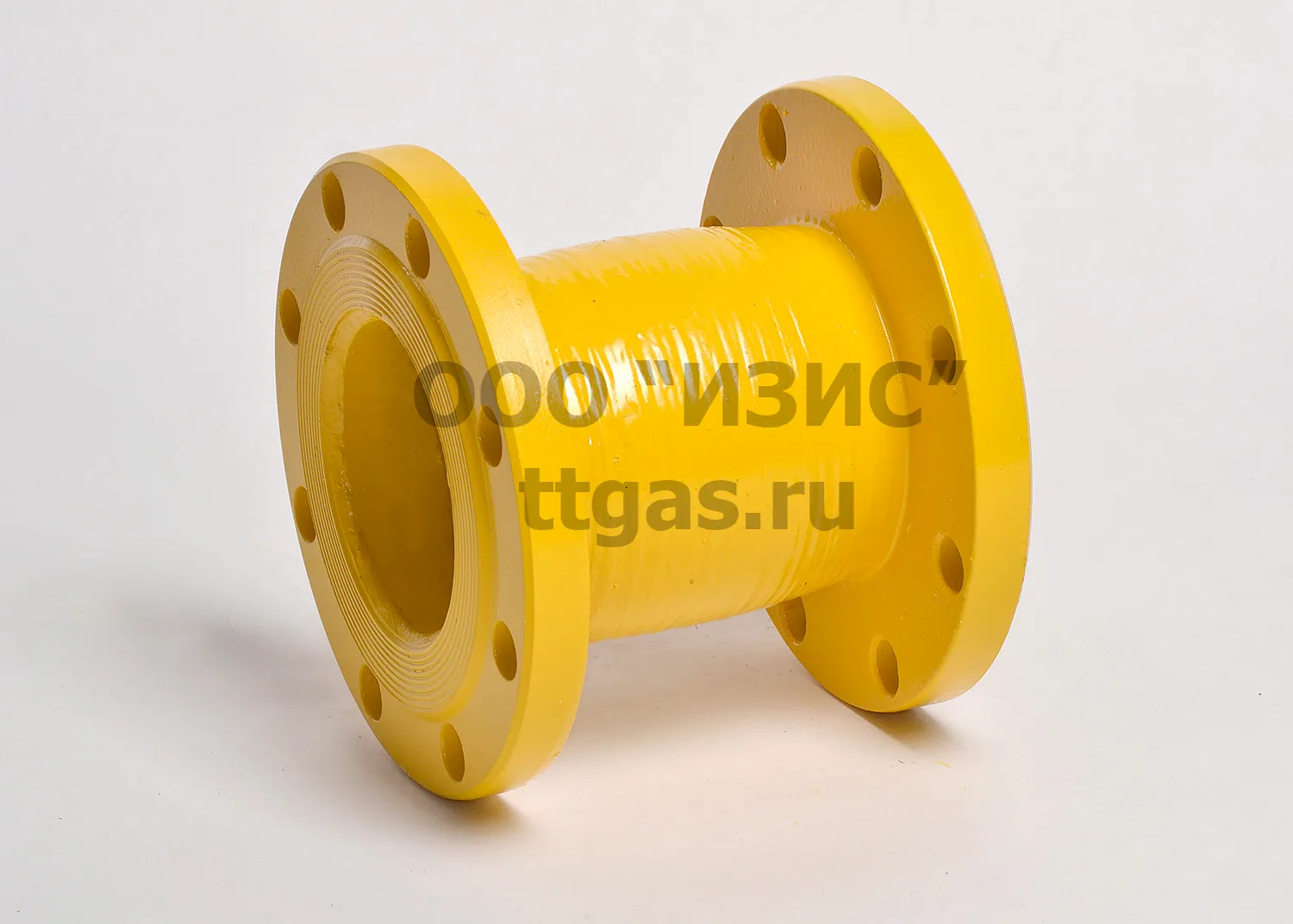

ИФС-Ф
Изолирующее фланцевое соединение неразборное

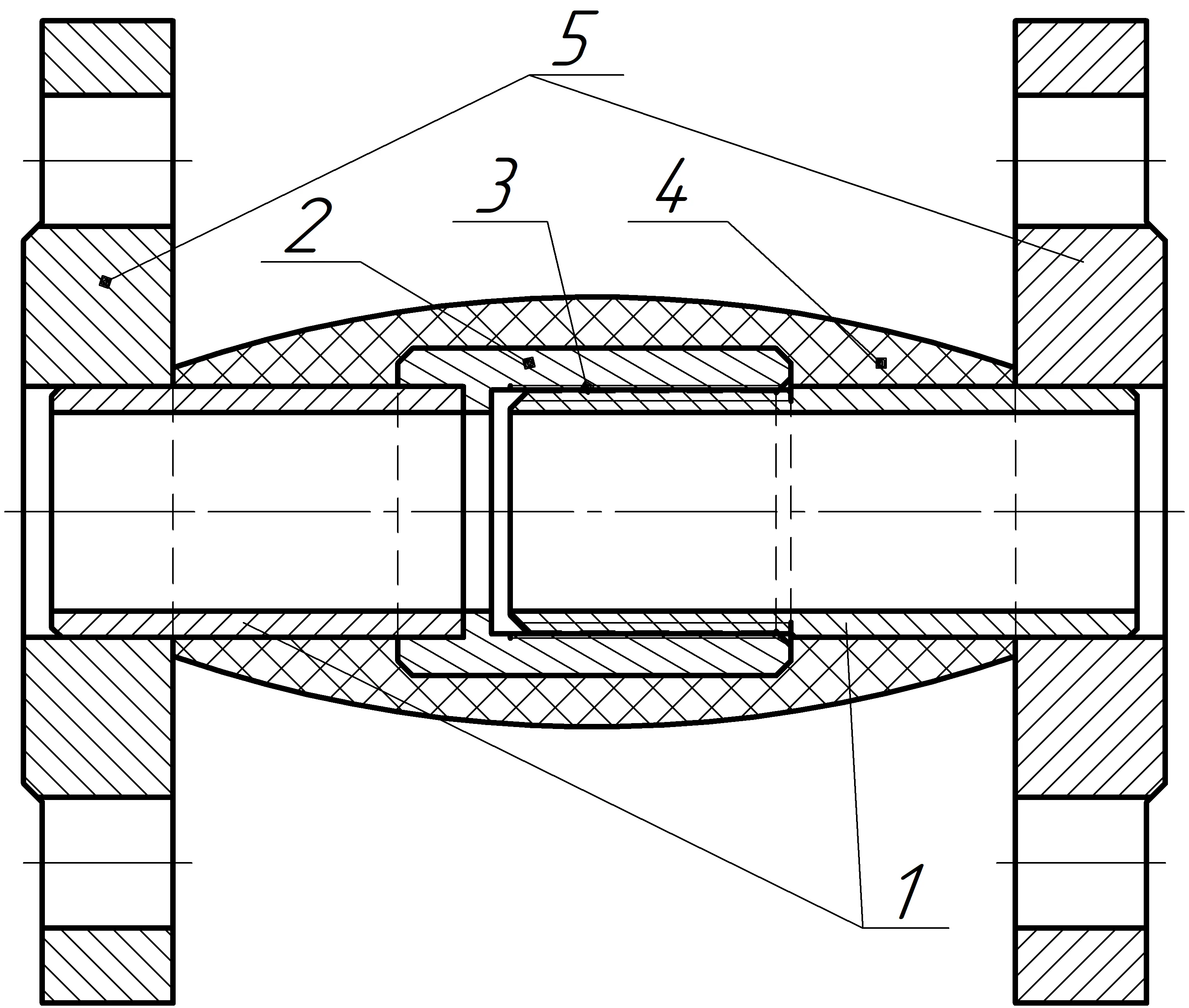

Конструкция изделия
| 1 | Патрубок | труба ВГП ГОСТ 3262-75, труба Э/c ГОСТ 10704-91 |
| 2 | Втулка | труба толстостенная ГОСТ 8732-78 сталь 20 |
| 3 | Изолятор внутренний | Композит: полиэфирная смола, ЛЭС |
| 4 | Изолятор наружный | Композит: полиэфирная смола, волокно базальтовое |
| 5 | Фланец | ГОСТ 33259-2015 сталь 20 |
Технические характеристики
| Параметр | Значение |
|---|---|
| Исполнение | ТМВЦ.302600.001 ТУ |
| Давление (Ру) | 1,6 МПа |
| Электрическое сопротивление (при 1000В) | более 20 МОм |
| Срок службы | не менее 40 лет |
| Конструкционное исполнение | неразборное |
| Присоединение | фланцевое |
| Применение | для газопроводов |
| Требования по эксплуатации | обслуживания не требует |
| Материал корпуса | труба толстостенная ГОСТ 8732-78 сталь 20 |
| Материал патрубков | труба ВГП ГОСТ 3262-75, труба Э/с ГОСТ 10704-91, фланцы по ГОСТ 12820-80 |
| Материал изолятора | полиэфирная смола; армирующий материал-ЛЭС |
| Дополнительные требования | наличие внешнего изолятора |
| Материал внешнего изолятора | полиэфирная смола, армирующий материал – волокно базальтовое |
| Рабочая температура | от -40 до +60°С |
| Идентификация | каждое изделие имеет заводской номер, нанесенный ударно-точечным способом |
| Гарантия | 2 года с момента ввода в эксплуатацию, но не более 3 лет с момента продажи |
Типоразмеры и масса
| Обозначение | Dy (мм) | D (мм) | L (мм) | Масса, (кг) |
|---|---|---|---|---|
| ИФС-Ф-20-16 | 20 | 105 | 122 | 2.4 |
| ИФС-Ф-25-16 | 25 | 115 | 126 | 3.5 |
| ИФС-Ф-32-16 | 32 | 135 | 156 | 4 |
| ИФС-Ф-40-16 | 40 | 145 | 160 | 4.6 |
| ИФС-Ф-50-16 | 50 | 160 | 168 | 5.8 |
| ИФС-Ф-65-16 | 65 | 180 | 178 | 10.72 |
| ИФС-Ф-80-16 | 80 | 195 | 182 | 12.14 |
| ИФС-Ф-100-16 | 100 | 215 | 182 | 14.56 |
| ИФС-Ф-125-16 | 125 | 245 | 186 | 19.8 |
| ИФС-Ф-150-16 | 150 | 280 | 206 | 24.5 |
| ИФС-Ф-200-16 | 200 | 335 | 450 | 36.3 |
| ИФС-Ф-250-16 | 250 | 405 | 530 | 57.13 |
| ИФС-Ф-300-16 | 300 | 460 | 630 | 74.6 |
