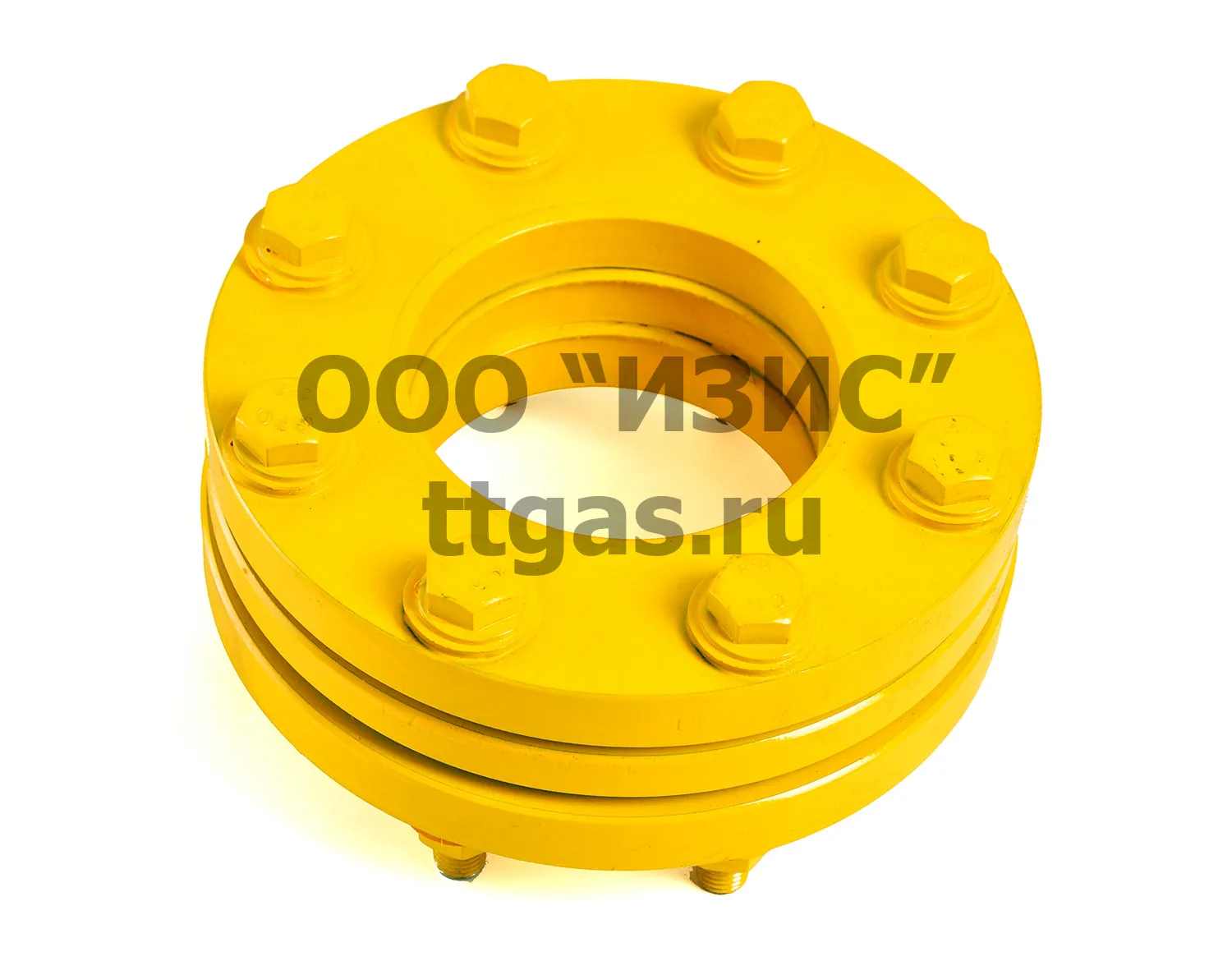

ИФС исполнение 1
Изолирующее соединение фланцевое трехсоставное
Конструкция изделия
| 1 | Фланец плоский | ГОСТ 33259-2015 сталь 20 |
| 2 | Диэлектрическая прокладка | фторопласт ГОСТ 10007-80 |
| 3 | Диэлектрическая втулка | полиамид ПА-6 ГОСТ 10589-2016 |
Технические характеристики
| Параметр | Значение |
|---|---|
| Исполнение | ТМВЦ.302600.001 ТУ |
| Давление (Ру) | 1,6 МПа |
| Электрическое сопротивление (при 1000В) | более 20 МОм |
| Срок службы | не менее 40 лет |
| Конструкционное исполнение | разборное |
| Присоединение | под приварку |
| Применение | для газопроводов |
| Состав | состоит из трёх фланцев по ГОСТ 12820-80 |
| Материал прокладки | фторопласт |
| Материал втулки | ПЭВП 276-83 ГОСТ 16338-85 |
| Покрытие | окрашиваются краской НЦ-132 (золотисто-желтого цвета), способ окраски пульверизатором с естественной сушкой |
| Рабочая температура | от -40 до +60°С |
| Идентификация | каждое изделие имеет заводской номер, нанесенный ударно-точечным способом |
| Гарантия | 2 года с момента ввода в эксплуатацию, но не более 3 лет с момента продажи |
| Обозначение | Dy | D | L | Масса (кг) |
|---|---|---|---|---|
| ИФС-15-16 (исп. 1, 3-х сост.) | 15 | 95 | 35 | 1.900 |
| ИФС-20-16 (исп. 1, 3-х сост.) | 20 | 105 | 41 | 2.500 |
| ИФС-25-16 (исп. 1, 3-х сост.) | 25 | 115 | 47 | 3.300 |
| ИФС-32-16 (исп. 1, 3-х сост.) | 32 | 135 | 47 | 4.500 |
| ИФС-40-16 (исп. 1, 3-х сост.) | 40 | 145 | 50 | 5.400 |
| ИФС-50-16 (исп. 1, 3-х сост.) | 50 | 160 | 56 | 7.100 |
| ИФС-65-16 (исп. 1, 3-х сост.) | 65 | 180 | 62 | 9.300 |
| ИФС-80-16 (исп. 1, 3-х сост.) | 80 | 195 | 62 | 10.900 |
| ИФС-100-16 (исп. 1, 3-х сост.) | 100 | 215 | 68 | 13.300 |
| ИФС-125-16 (исп. 1, 3-х сост.) | 125 | 245 | 74 | 18.200 |
| ИФС-150-16 (исп. 1, 3-х сост.) | 150 | 280 | 74 | 23.400 |
| ИФС-200-16 (исп. 1, 3-х сост.) | 200 | 335 | 80 | 32.400 |
| ИФС-250-16 (исп. 1, 3-х сост.) | 250 | 405 | 83 | 45.500 |
| ИФС-300-16 (исп. 1, 3-х сост.) | 300 | 460 | 83 | 53.200 |
