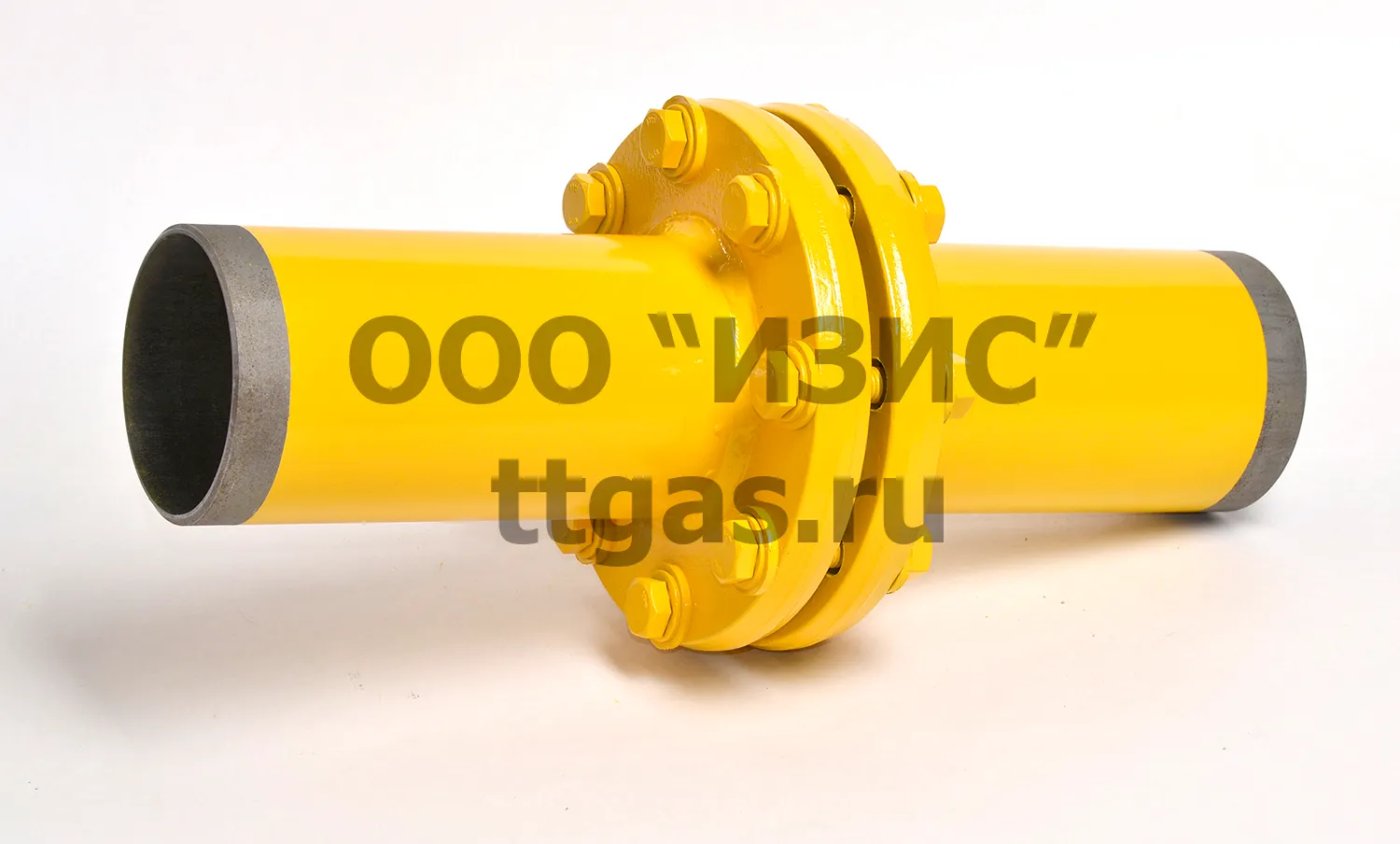

ИФС исполнение 3
Изолирующее соединение фланцевое двухсоставное с патрубками под приварку
Конструкция изделия
| 1 | Фланец плоский | ГОСТ 33259-2015 сталь 20 |
| 2 | Диэлектрическая прокладка | фторопласт ГОСТ 10007-80 |
| 3 | Диэлектрическая втулка | полиамид ПА-6 ГОСТ 10589-2016 |
| 4 | Патрубок | труба ВГП ГОСТ 3265-75, труба э/с ГОСТ 10704-91 |
Технические характеристики
| Параметр | Значение |
|---|---|
| Исполнение | ТМВЦ.302600.001 ТУ |
| Давление (Ру) | 1,6 МПа |
| Электрическое сопротивление (при 1000В) | более 20 МОм |
| Срок службы | не менее 40 лет |
| Конструкционное исполнение | разборные |
| Присоединение | под приварку |
| Применение | для газопроводов |
| Состав | состоит из двух фланцев с приваренными патрубками |
| Материал патрубков | труба ВГП ГОСТ 3262-75, труба Э/с ГОСТ 10704-91 |
| Материал прокладки | фторопласт |
| Материал втулки | ПЭВП 276-83 ГОСТ 16338-85 |
| Покрытие | окрашиваются краской НЦ-132 (золотисто-желтого цвета), способ окраски пульверизатором с естественной сушкой |
| Подготовка под сварку | концы патрубков свободны от краски на расстоянии 20 мм и разделаны под сварку по ГОСТ Р 55942-2014 |
| Рабочая температура | от -40 до +60°С |
| Идентификация | каждое изделие имеет заводской номер, нанесенный ударно-точечным способом |
| Гарантия | 2 года с момента ввода в эксплуатацию, но не более 3 лет с момента продажи |
| Обозначение | Dy (мм) | d (мм) | L (мм) | D (мм) | Масса (кг) |
|---|---|---|---|---|---|
| ИФС-20-16 (исп. 3, 2-х сост. с патрубками) | 20 | 27 | 450 | 105 | 2.56 |
| ИФС-25-16 (исп. 3, 2-х сост. с патрубками) | 25 | 34 | 450 | 115 | 3.5 |
| ИФС-32-16 (исп. 3, 2-х сост. с патрубками) | 32 | 42 | 450 | 135 | 4 |
| ИФС-40-16 (исп. 3, 2-х сост. с патрубками) | 40 | 48 | 450 | 145 | 5.3 |
| ИФС-50-16 (исп. 3, 2-х сост. с патрубками) | 50 | 57 | 460 | 160 | 7.5 |
| ИФС-65-16 (исп. 3, 2-х сост. с патрубками) | 65 | 76 | 460 | 180 | 10.72 |
| ИФС-80-16 (исп. 3, 2-х сост. с патрубками) | 80 | 89 | 470 | 195 | 12.14 |
| ИФС-100-16 (исп. 3, 2-х сост. с патрубками) | 100 | 108(114) | 470 | 215 | 14.56 |
| ИФС-125-16 (исп. 3, 2-х сост. с патрубками) | 125 | 133 | 470 | 245 | 19.4 |
| ИФС-150-16 (исп. 3, 2-х сост. с патрубками) | 150 | 159(168) | 480 | 280 | 24.5 |
| ИФС-200-16 (исп. 3, 2-х сост. с патрубками) | 200 | 219 | 490 | 335 | 36.3 |
| ИФС-250-16 (исп. 3, 2-х сост. с патрубками) | 250 | 273 | 500 | 405 | 57.13 |
| ИФС-350-16 (исп. 3, 2-х сост. с патрубками) | 300 | 325 | 500 | 460 | 74.6 |
