ИСПФ

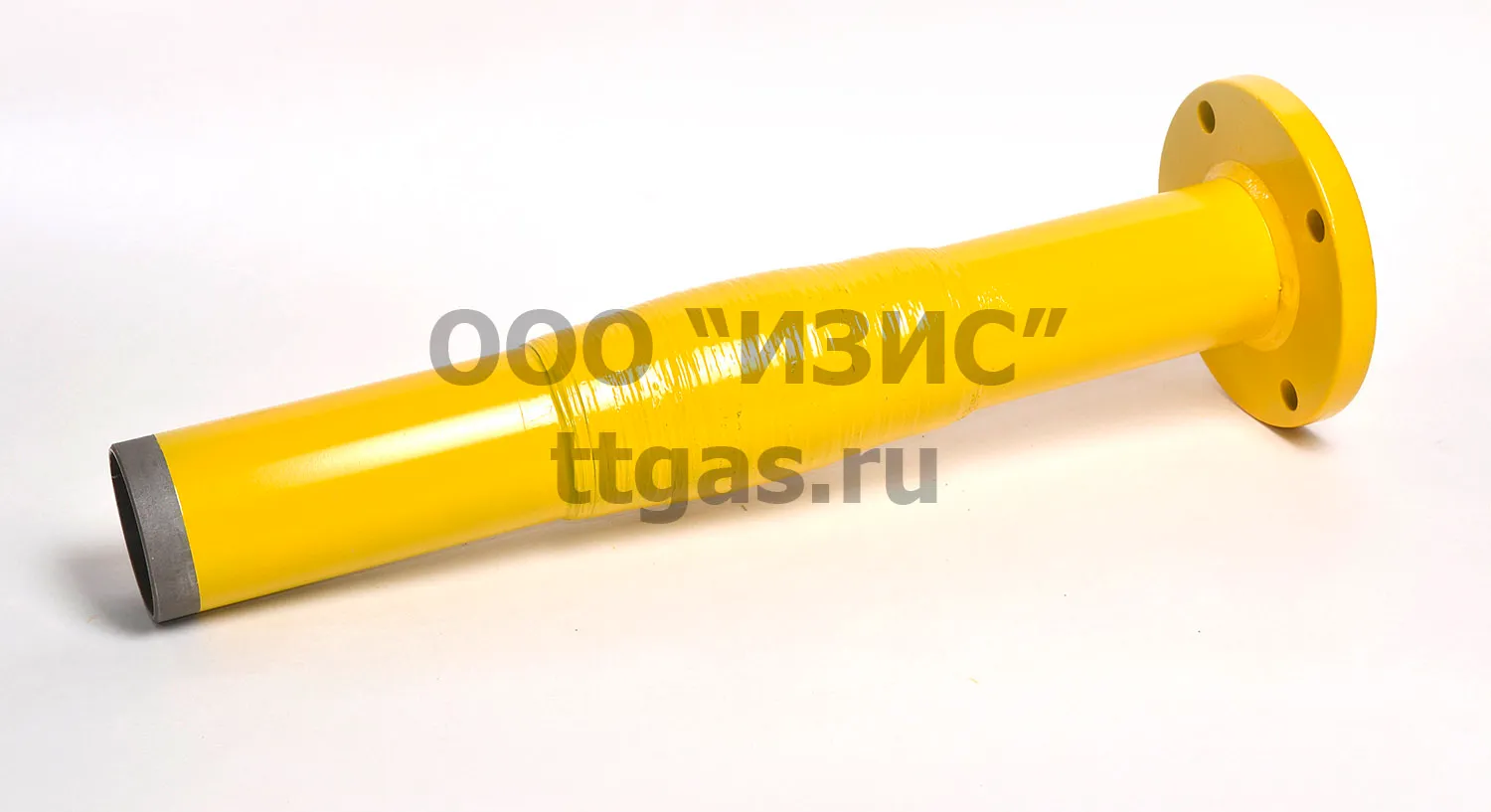

ИСПФ

Изолирующее соединение неразъемное с комбинированным присоединением

Конструкция изделия

ИСПФ - чертеж
1
Патрубок
труба ВГП ГОСТ 3262-75, труба Э/c ГОСТ 10704-91
2
Втулка
труба толстостенная ГОСТ 8732-78 сталь 20
3
Изолятор внутренний
Композит: полиэфирная смола, ЛЭС
4
Изолятор наружный
Композит: полиэфирная смола, волокно базальтовое
5
Фланец плоский
ГОСТ 33259-2015 сталь 20

Технические характеристики

ПараметрЗначение
ИсполнениеТМВЦ.302600.001 ТУ
Давление (Ру)1,6 МПа
Электрическое сопротивление (при 1000В)более 20 МОм
Срок службыне менее 40 лет
Конструкционное исполнениенеразборное
Присоединениепод приварку, фланцевое
Применениедля газопроводов
Требования по эксплуатацииобслуживания не требует
Материал корпусатруба толстостенная ГОСТ 8732-78 сталь 20
Материал патрубковтруба ВГП ГОСТ 3262-75, труба Э/с ГОСТ 10704-91, фланец по ГОСТ 12820-80
Материал изолятораполиэфирная смола; армирующий материал-ЛЭС
Дополнительные требованияналичие внешнего изолятора
Материал внешнего изолятораполиэфирная смола, армирующий материал – волокно базальтовое
Рабочая температураот -60 до +100°С
Идентификациякаждое изделие имеет заводской номер, нанесенный ударно-точечным способом
Гарантия2 года с момента ввода в эксплуатацию, но не более 3 лет с момента продажи
ОбозначениеDydLDМасса (кг)
ИСПФ-22-161522600951.500
ИСПФ-27-1620276001052.000
ИСПФ-34-1625346001152.800
ИСПФ-42-1632426001353.800
ИСПФ-48-1640486001454.670
ИСПФ-57-1650576001605.870
ИСПФ-76-1665766201808.200
ИСПФ-89-1680896401959.530
ИСПФ-108-1610010870021513.350
ИСПФ-114-1610011470021515.700
ИСПФ-133-1612513372024521.300
ИСПФ-159-1615015974028026.450
ИСПФ-168-1615016874028035.490
ИСПФ-219-1620021980033545.010
ИСПФ-273-1625027385040594.200
ИСПФ-325-16300325950460125.000
