Технические характеристики

Параметр	Значение
Исполнение	ТМВЦ.302600.001 ТУ
Давление (Ру)	1,6 МПа
Электрическое сопротивление (при 1000В)	более 20 МОм
Срок службы	не менее 40 лет
Конструкционное исполнение	неразборное
Применение	для газопроводов
Требования по эксплуатации	обслуживания не требует
Материал корпуса изолятора	труба толстостенная ГОСТ 8732-78 сталь 20, круг ГОСТ 1050-88 сталь 20
Материал ниппеля	труба ВГП ГОСТ 3262-75
Материал изолятора	полиэфирная смола; армирующий материал-ЛЭС
Дополнительные требования	наличие внешнего изолятора
Материал внешнего изолятора	трубка термоусаживаемая ТУТнг (не горючая)
Присоединение	муфтовое, присоединительная резьба в соответствии с ГОСТ 6357-73
Антикоррозионное покрытие	9Цхр по ГОСТ 9.306-85
Рабочая температура	от -40 до +60°С
Гарантия	2 года с момента ввода в эксплуатацию, но не более 3 лет с момента продажи

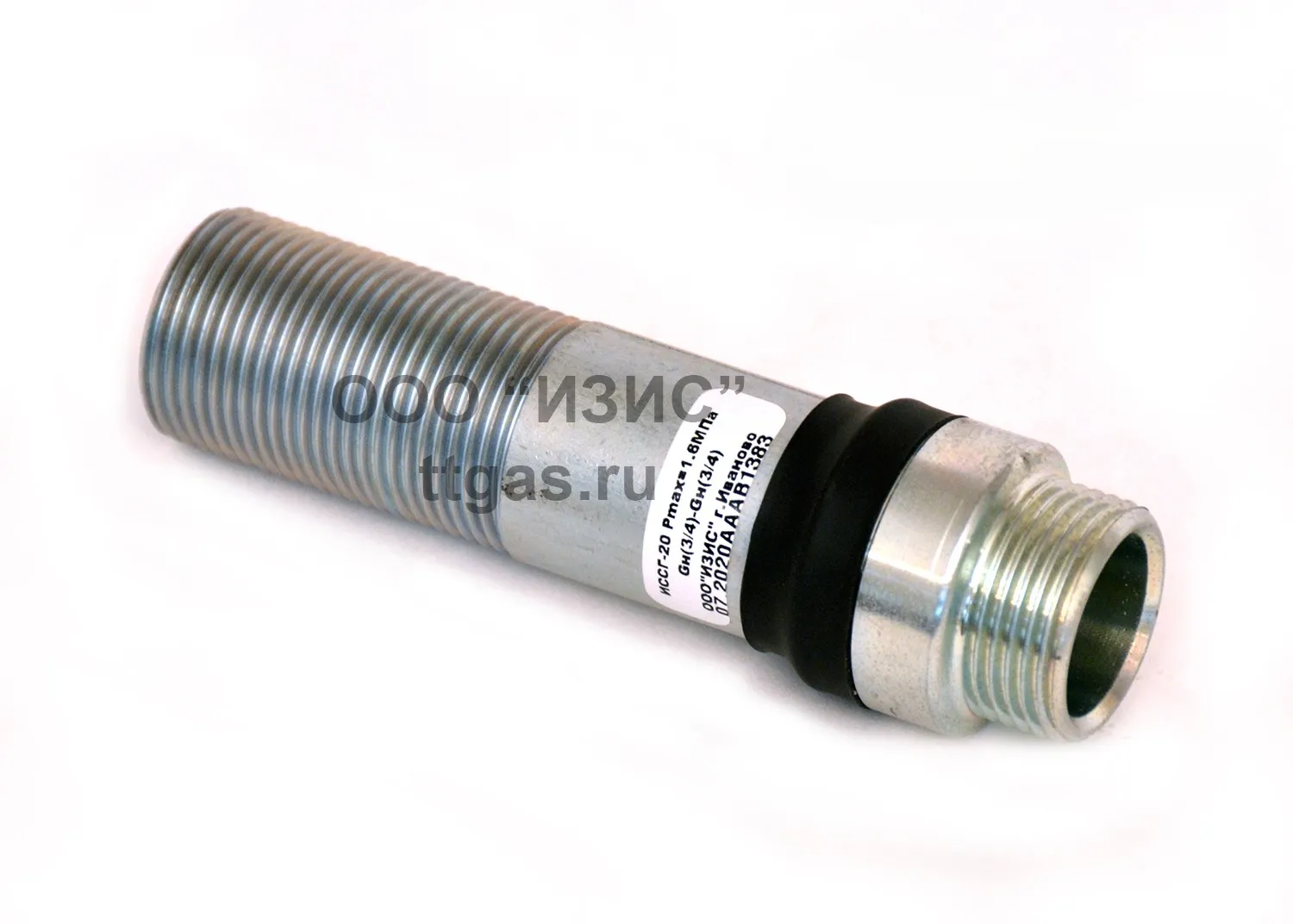

Обозначение	G (in)	Dy (мм)	D (мм)	L (мм)	Масса (кг)
ИССГ-15	G 1/2"	15	27	110	0.136
ИССГ-20	G 3/4"	20	31	110	0.158
ИССГ-25	G 1"	25	39	130	0.280
ИССГ-32	G 1 1/4"	32	49	130	0.383
ИССГ-40	G 1 1/2"	40	56	150	0.564
ИССГ-50	G 2"	50	67	150	0.640

1	Футорка	Круг ГОСТ 1050-2013 сталь 20
2	Штуцер	труба ВГП ГОСТ 3262-75
3	Изолятор внутренний	Композит: полиэфирная смола, ЛЭС
4	Изолятор наружный	ТУТнг
