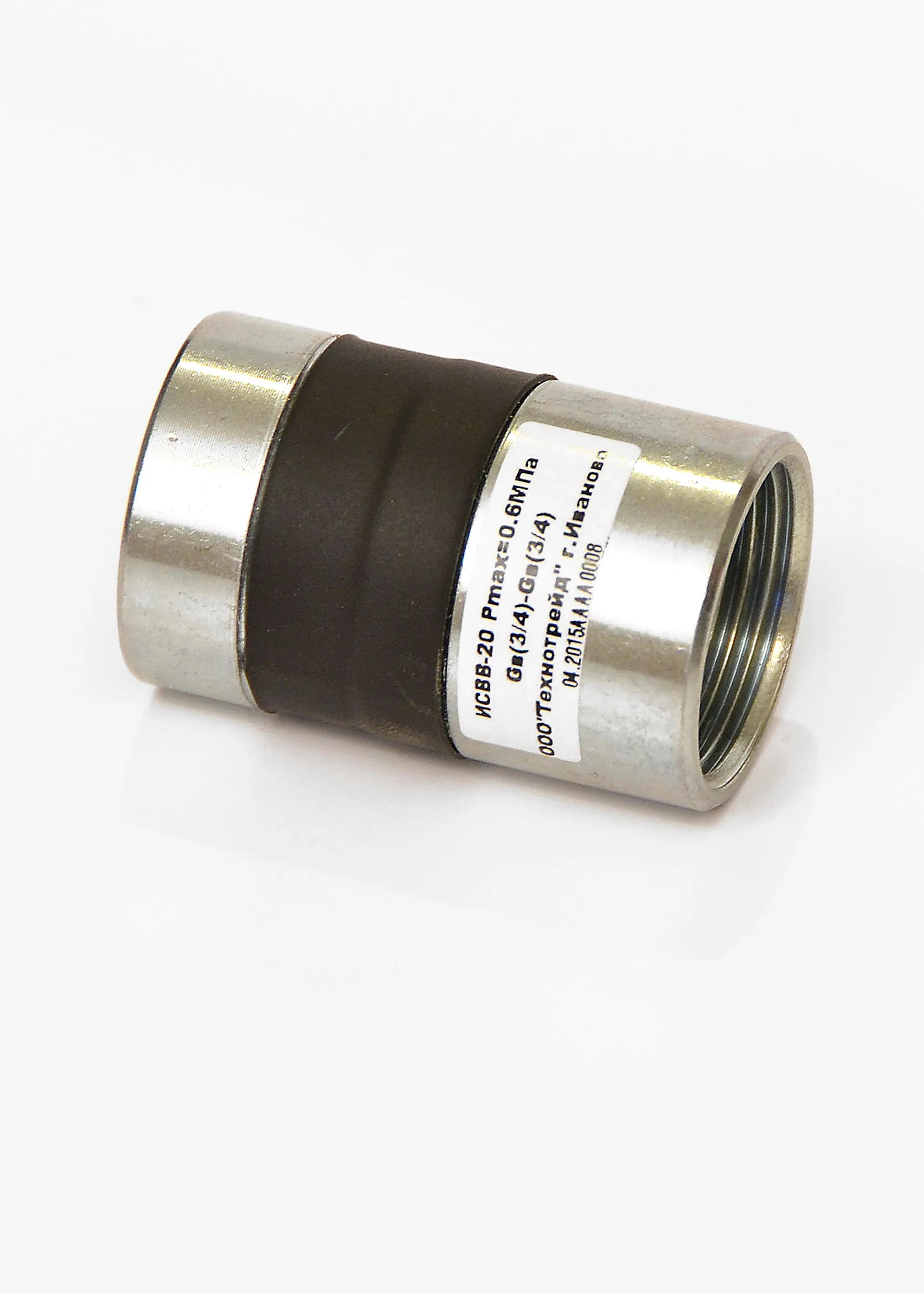

ИСВВ
Изолирующее соединение неразъемное муфтовое с внутренней присоединительной резьбой
Конструкция изделия
| 1 | Муфта | Круг ГОСТ 1050-2013 сталь 20 |
| 3 | Изолятор внутренний | Композит: полиэфирная смола, ЛЭС |
| 4 | Изолятор наружный | ТУТнг |
| 5 | Футорка | круг ГОСТ 1050-2013 сталь 20 |
Технические характеристики
| Параметр | Значение |
|---|---|
| Исполнение | ТМВЦ.302600.001 ТУ |
| Давление (Ру) | 1,6 МПа |
| Электрическое сопротивление (при 1000В) | более 20 МОм |
| Срок службы | не менее 40 лет |
| Конструкционное исполнение | неразборное |
| Применение | для газопроводов |
| Требования по эксплуатации | обслуживания не требует |
| Материал корпуса изолятора | труба толстостенная ГОСТ 8732-78 сталь 20, круг ГОСТ 1050-88 сталь 20 |
| Материал футорки | труба толстостенная ГОСТ 8732-78 сталь 20, круг ГОСТ 1050-88 сталь 20 |
| Материал изолятора | полиэфирная смола; армирующий материал-ЛЭС |
| Дополнительные требования | наличие внешнего изолятора |
| Материал внешнего изолятора | трубка термоусаживаемая ТУТнг (не горючая) |
| Присоединение | муфтовое, присоединительная резьба в соответствии с ГОСТ 6357-73 |
| Антикоррозионное покрытие | 9Цхр по ГОСТ 9.306-85 |
| Рабочая температура | от -40 до +60°С |
| Гарантия | 2 года с момента ввода в эксплуатацию, но не более 3 лет с момента продажи |
| Обозначение | G (in) | Dy (мм) | D (мм) | L (мм) | Масса (кг) |
|---|---|---|---|---|---|
| ИСВВ-15 | G 1/2" | 15 | 27 | 47 | 0.090 |
| ИСВВ-20 | G 3/4" | 20 | 30.5 | 48 | 0.090 |
| ИСВВ-25 | G 1" | 25 | 40 | 60 | 0.185 |
