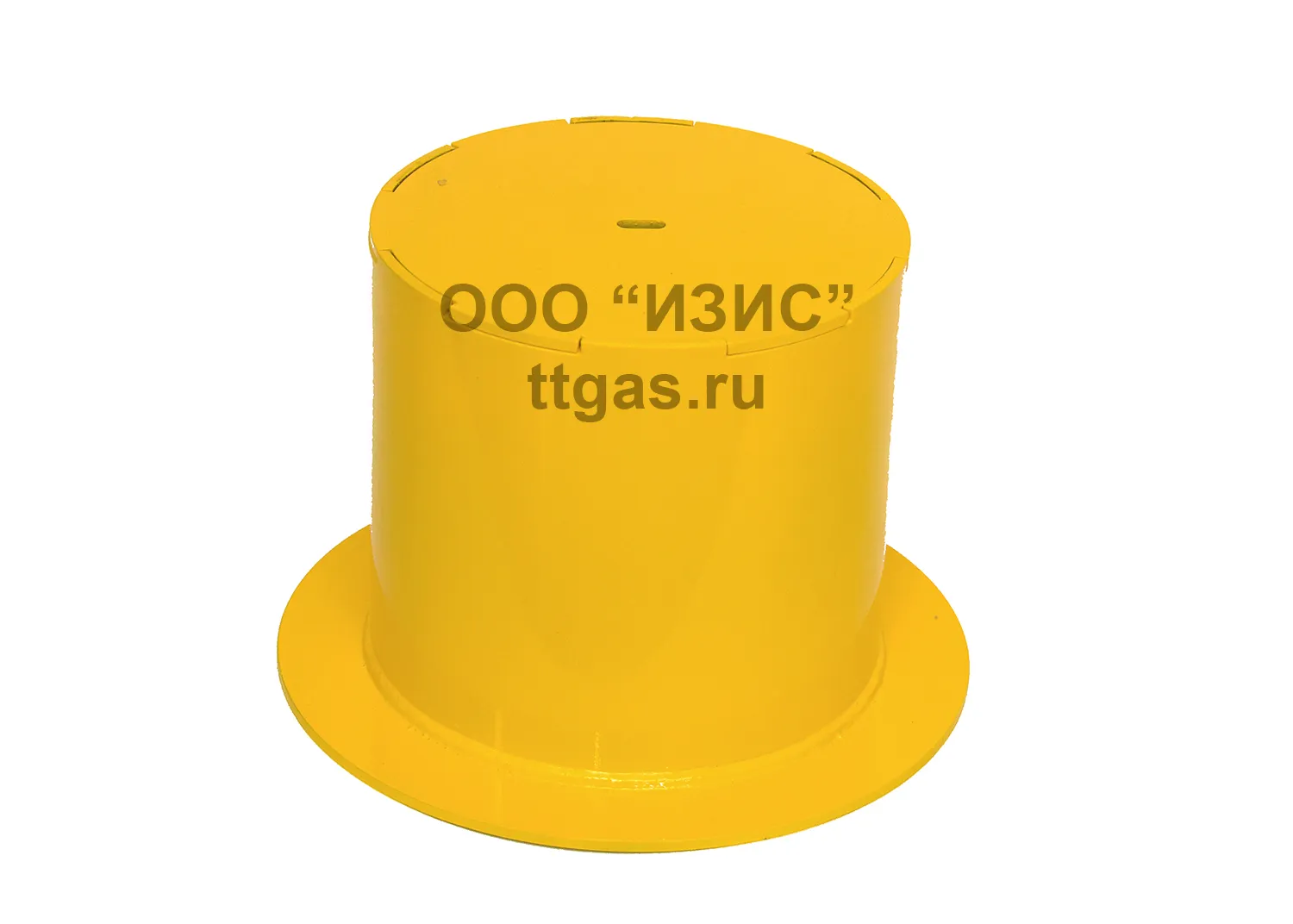

Коверы газовые стальные
Защитные устройства для подземных коммуникаций
Конструкция изделия
| 1 | Крышка | Лист ГОСТ 19903-2015 |
| 2 | Корпус | Труба э/c ГОСТ 10704-91 |
| 3 | Шток | Круг стальной ГОСТ 2590-2006 |
| 4 | Основание | Лист ГОСТ 19903-2015 |
| 5 | Втулка | Труба ВГП ГОСТ 3262-75 |
Технические характеристики
| Параметр | Значение |
|---|---|
| Исполнение | ТМВЦ.305139.002 ТУ |
| Назначение | коверы газовые стальные предназначены для осуществления доступа и защиты выходящих на поверхность земли устройств газопроводов |
| Применение | для газопроводов |
| Материал | труба э/c ГОСТ 10704-91, лист ГОСТ 19903-2015 |
| Требования по эксплуатации | не нуждается в ремонте и обслуживании, не требует ухода |
| Рабочая температура | от -40 до +60С° |
Типоразмеры и масса
| Обозначение | d (мм) | D (мм) | H (мм) | S1 (мм) | S2 (мм) | S3 (мм) | Масса (кг) |
|---|---|---|---|---|---|---|---|
| Ковер газовый стальной малый d159 | 159 | 260 | 200±2 | 4 | 5 | 5 | 5.4 |
| Ковер газовый стальной средний d219 | 219 | 280 | 200±2 | 5 | 5 | 5 | 7.7 |
| Ковер газовый стальной средний d273 | 273 | 410 | 250±2 | 8 | 6 | 6 | 18.3 |
| Ковер газовый стальной большой d325 | 325 | 420 | 370±2 | 8 | 8 | 8 | 36 |
